Cảm biến tốc độ xe nâng (tiếng Anh: Forklift Speed Sensor, Wheel Speed Sensor hoặc Motor Encoder) là thiết bị điện tử đo lường chính xác vận tốc quay của motor di chuyển, motor nâng hạ, trục thứ cấp hộp số hoặc moay-ơ bánh xe dẫn hướng.
Tín hiệu đo được chuyển hóa thành chuỗi xung điện áp số (Digital Square Wave Pulse) hoặc giao thức truyền thông mạng CAN-Bus gửi liên tục về bộ điều khiển trung tâm (Controller Curtis, Zapi, Inmotion hoặc ECU của hãng). Dựa trên tần số xung phản hồi, hệ thống sẽ:
Kiểm soát vòng lặp kín (Closed-loop Speed Control): Đảm bảo xe di chuyển đúng vận tốc cài đặt dù đang chở hàng nặng leo dốc hay chạy không tải xuống dốc.
Điều phối an toàn chủ động: Tự động giới hạn tốc độ nâng hạ theo chiều cao khung nâng, giảm tốc tự động khi vào cua hẹp (Curve Speed Reduction) nhằm chống lật xe.
Hỗ trợ chuyển số mượt mà: Trên xe nâng dầu/gas, cảm biến tốc độ hộp số cung cấp dữ liệu để van điện từ Solenoid nhảy số êm ái, tránh giật gãy trục các-đăng.
Cấu tạo kỹ thuật và Phân loại cảm biến tốc độ xe nâng
Môi trường làm việc của xe nâng hàng luôn chịu rung chấn lớn, bụi mạt ma sát và nhiệt độ biến thiên liên tục. Cảm biến tốc độ TotalSource được chế tạo theo các nguyên lý vật lý hiện đại:
Cảm biến hiệu ứng Hall (Hall Effect Speed Sensor): Sử dụng chất bán dẫn nhạy cảm với từ trường. Khi các răng của đĩa kim loại hoặc các cực từ nam châm quét qua đầu cảm biến, điện áp Hall biến thiên tạo ra xung vuông chuẩn 0 – 5V hoặc 0 – 12V. Dòng cảm biến này có độ tin cậy cao, bắt được tín hiệu ngay từ dải tốc độ cực thấp (từ 0 rpm).
Cảm biến từ trở biến thiên (Variable Reluctance – VR Sensor): Tạo ra dòng điện xoay chiều dạng hình sin khi răng kim loại quét qua cuộn dây quấn quanh lõi từ. Thường ứng dụng trong hệ thống hộp số xe nâng dầu Toyota, Komatsu, Nissan.
Vòng bi tích hợp cảm biến mã hóa (Sensor Bearing / Motor Encoder): Tích hợp trực tiếp mạch vi điện tử Hall vào nắp chắn bụi của ổ bi đỡ trục motor điện (như trên dòng xe nâng Linde, Jungheinrich). Kết cấu này siêu nhỏ gọn, chống bụi ẩm tuyệt đối theo chuẩn IP67.
Vật liệu hoàn thiện cao cấp: Thân cảm biến tiện ren bằng đồng thau mạ niken hoặc nhựa kỹ thuật chịu nhiệt PBT gia cường sợi thủy tinh; dây dẫn bọc giáp chống nhiễu điện từ (EMI Shielded Wire); giắc cắm đúc chuẩn AMP, Deutsch kín nước chống oxy hóa tiếp điểm.

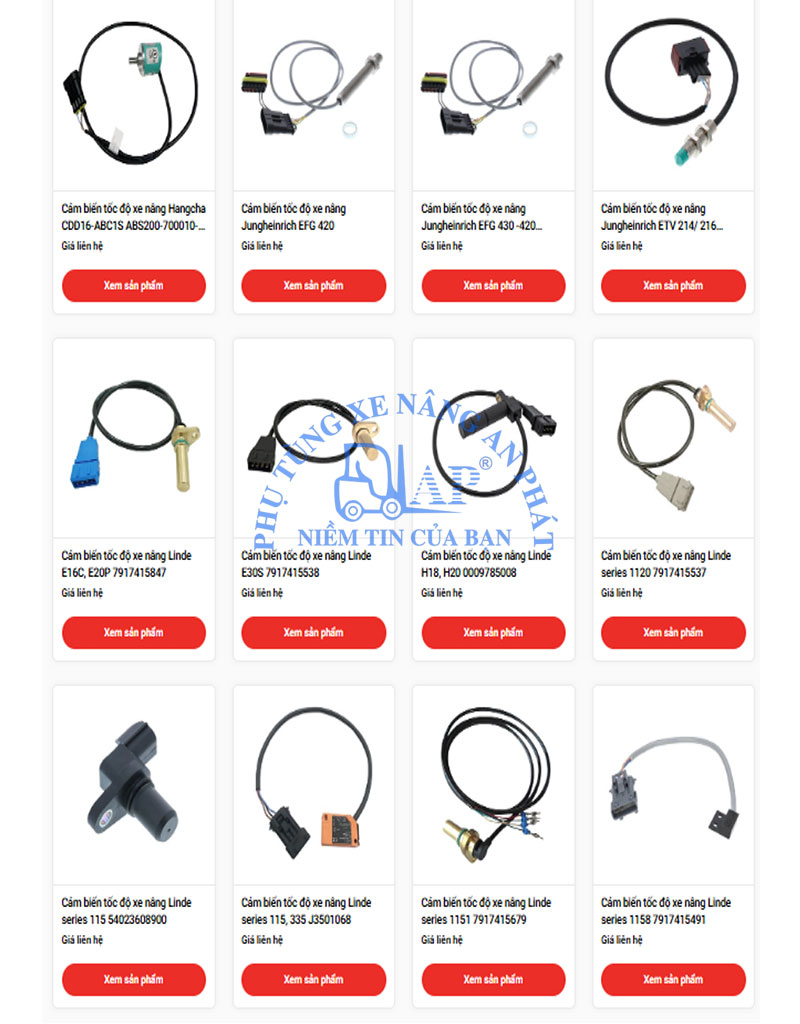

Cảm biến tốc độ xe nâng
Bảng tra cứu cảm biến tốc độ xe nâng thông dụng (Linde, Jungheinrich, Hangcha…)
Hãng Xe & Dòng Xe Ứng Dụng
Vị Trí Lắp Đặt / Đặc Tính Kỹ Thuật
Mã Phụ Tùng OEM
Mã Phụ Tùng TVH Total Source

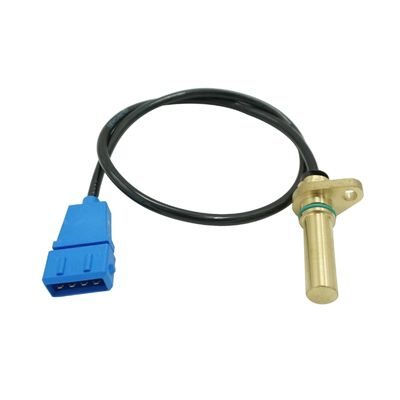

Linde E16C, E20P
Cảm biến tốc độ motor di chuyển, thân đồng ren ngoài
7917415847
SY-SS-LD01

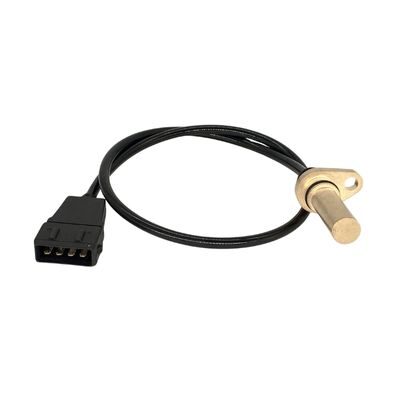

Linde E30S
Cảm biến góc quay / tốc độ motor bánh lái
7917415538
SY-SS-LD02
Linde H18, H20 (Xe nâng dầu/gas)
Cảm biến tốc độ thủy lực / trục bơm cao áp
0009785008
SY-SS-LD03

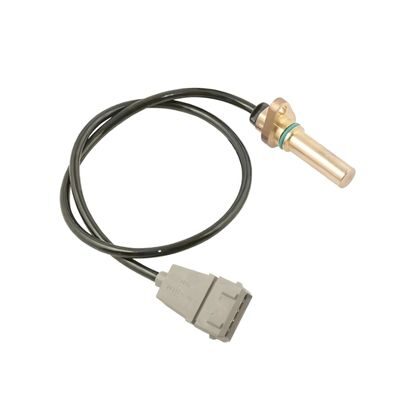

Linde Series 1120
Cảm biến tốc độ dẫn động, giắc cắm chữ nhật xám
7917415537
SY-SS-LD04
Linde Series 115
Cảm biến tốc độ kiểu cắm thân nhựa dẹt bắt tai
54023608900
SY-SS-LD05
Linde Series 115, 335
Cụm cảm biến tốc độ kèm hộp chuyển đổi tín hiệu
J3501068
SY-SS-LD06
Linde Series 1151
Cảm biến tốc độ ren trụ dài kèm cáp chống nhiễu 4 lõi
7917415679
SY-SS-LD07

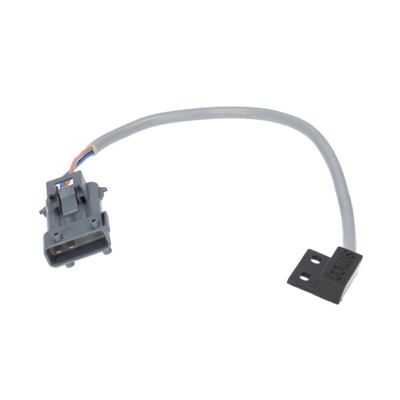

Linde Series 1158
Cảm biến tốc độ bản dẹt gắn sát bánh đà motor
7917415491
SY-SS-LD08
Jungheinrich EFG 420
Cảm biến tốc độ motor dẫn động AC ren kim loại
50438291 / EFG420
SY-SS-JH01
Jungheinrich EFG 420 – 430
Cảm biến tốc độ trục motor di chuyển, cáp mềm dài
51042319 / EFG430
SY-SS-JH02
Jungheinrich ETV 214 / 216
Cảm biến tốc độ xe nâng Reach Truck kho lạnh
50460112 / ETV214
SY-SS-JH03
Hangcha CDD16-ABC1S
Cảm biến tốc độ xe nâng Pallet Stacker điện
ABS200-700010-000
SY-SS-HC01
Toyota 7-8FB15-30, 8FBN
Cảm biến tốc độ motor di chuyển bánh trước
47447-13320-71
SY-SS-TY01
Komatsu FB20/25/30-12
Cảm biến vòng tua hộp số / motor kéo
3EB-55-52110
SY-SS-KM01
Dấu hiệu hư hỏng cảm biến tốc độ xe nâng và nguy cơ mất an toàn lao động
Khi cảm biến tốc độ xe nâng bị đứt ngầm, chạm mát hoặc suy giảm độ nhạy từ tính, toàn bộ hệ thống điều khiển điện tử sẽ rơi vào trạng thái mất tín hiệu phản hồi:
Màn hình táp-lô báo lỗi Error Code kèm tiếng kêu bíp liên tục: Bộ điều khiển kích hoạt mã lỗi xung tốc độ (như lỗi Traction Speed Sensor Fault, Motor Encoder Error), đèn cảnh báo Master Warning sáng đỏ.
Xe bị khóa chuyển động hoặc rơi vào chế độ “Limp Mode” (Chạy bò lết): Nhằm bảo vệ an toàn cho người và hàng hóa, controller sẽ giới hạn tốc độ xe chỉ còn 1 – 2 km/h hoặc ngắt hoàn toàn nguồn cấp xuống motor di chuyển.
Xe bị giật mạnh khi nhấp chân ga (Hiện tượng motor mất pha): Tín hiệu xung phản hồi bị chập chờn khiến bộ biến tần cấp dòng lệch pha, làm motor điện phát ra tiếng rên gầm và rung giật dữ dội ở đầu hành trình ga.
Vô hiệu hóa hệ thống cân bằng chủ động chống lật: Khi xe nâng ôm cua góc gắt mà cảm biến không báo tốc độ thực tế về bo mạch, hệ thống giảm tốc tự động không kích hoạt, dẫn đến nguy cơ lật xe nghiêm trọng khi nâng hàng trên cao.
Xe nâng số tự động bị trượt số, gằn máy: Trên xe nâng dầu/gas, cảm biến tốc độ hộp số bị hỏng làm ECU không nhận diện được thời điểm chuyển số, khiến xe ì ạch, gầm máy nhưng không tăng tốc được.
Tiêu chuẩn chọn mua cảm biến tốc độ cho phòng Mua Hàng & Doanh Nghiệp B2B
Đối với kỹ sư cơ điện và chuyên viên thu mua vật tư nhà máy, linh kiện cảm biến điện tử đòi hỏi độ chính xác tuyệt đối để tránh việc mua nhầm không tương thích hệ điều hành xe nâng:
Số lượng xung trên một vòng quay (Pulses Per Revolution – PPR): Bắt buộc phải đúng thông số danh định của dòng xe nguyên bản. Nếu sai lệch số xung, bo điều khiển sẽ đọc sai tốc độ, gây hiện tượng xe chạy quá nhanh hoặc báo lỗi xung động cơ tức thì.
Khả năng chống nhiễu điện từ trường (EMC Shielding): Khoang động cơ xe nâng điện phát sinh sóng hài biến tần rất lớn. Cảm biến TotalSource sử dụng cáp bọc giáp đan lưới kim loại, triệt tiêu xung nhiễu ngoại vi xâm nhập vào đường truyền tín hiệu.
Cấp bảo vệ kín khít đạt chuẩn IP67/IP69K: Ngăn chặn hoàn toàn sự thâm nhập của hơi ẩm kho lạnh âm sâu, dầu mỡ bám dính và mạt kim loại sinh ra trong quá trình mòn đĩa phanh.
Tối ưu chi phí sở hữu tổng thể (TCO): Sử dụng linh kiện cảm biến TotalSource nhập khẩu giúp doanh nghiệp tiết kiệm từ 30% đến 45% chi phí so với mua hàng chính hãng đóng hộp riêng lẻ, trong khi chất lượng và tuổi thọ hoàn toàn tương đương.
Chứng từ hóa đơn minh bạch: An Phát cung cấp 100% hóa đơn giá trị gia tăng (VAT), chứng chỉ nguồn gốc xuất xứ (CO) và chứng chỉ chất lượng (CQ) đầy đủ, giúp bộ phận tài chính nghiệm thu nhanh gọn.
Cảm biến tốc độ xe nâng
Quy trình kỹ thuật kiểm tra, đo kiểm và cân chỉnh cảm biến tốc độ
Kiểm tra ngoại quan & Nguồn cấp: Rút giắc cắm cảm biến, dùng đồng hồ vạn năng VOM đo điện áp nguồn cấp từ bo mạch tới chân cảm biến (thường là nguồn 5V, 12V hoặc 24V DC) và kiểm tra thông mạch chân Mass (GND).
Đo kiểm tín hiệu xung bằng Dao động ký (Oscilloscope) hoặc VOM:
Cắm giắc cảm biến, dùng kim chọc đo chân tín hiệu (Signal Out).
Dùng tay xoay chậm bánh xe hoặc trục motor; điện áp phải dao động liên tục giữa mức thấp 0 – 0.5V và mức cao 4.5 – 5V. Nếu kim đồng hồ đứng yên một mức áp, cảm biến đã chết IC bên trong.
Vệ sinh sạch sẽ vành răng xung: Mạt phoi sắt bám dày trên đầu cảm biến nam châm hoặc kẹt trong rãnh vành xung sẽ triệt tiêu từ trường. Dùng giẻ sạch lau hết bụi bẩn trước khi lắp ráp.
Cân chỉnh khe hở không khí (Air Gap Setting):
Đối với cảm biến bắt ren: Vặn cảm biến chạm nhẹ vào đỉnh răng của vành xung, sau đó nới lùi lại từ 1/2 vòng đến 3/4 vòng ren (tương đương khoảng hở từ 0.5mm đến 0.8mm theo catalog kỹ thuật), sau đó siết chặt đai ốc hãm chân ren.
Khe hở quá xa sẽ làm mất xung ở dải tốc độ cao, khe hở quá gần sẽ gây va chạm làm gãy vỡ đầu cảm biến khi bạc đạn motor có độ rơ lỏng.
Cố định đường dây và chạy thử kiểm định: Cố định dây cáp bằng dây rút chuyên dụng, tránh để dây cọ quẹt vào puly hoặc xích nâng. Dùng phần mềm hoặc màn hình táp-lô kiểm tra thông số tốc độ tăng đều theo hành trình chân ga.
Câu hỏi thường gặp của cảm biến tốc độ xe nâng (FAQs)
Có thể dùng cảm biến tiệm cận thông thường (Proximity Sensor) thay thế cảm biến tốc độ xe nâng không?
Không thể thay thế được. Cảm biến tiệm cận công nghiệp thông thường có tần số đáp ứng xung rất thấp (thường dưới vài trăm Hz), trong khi cảm biến tốc độ motor xe nâng hoạt động ở tần số hàng chục Kilohertz (kHz) và xuất tín hiệu xung vuông kép lệch pha 90 độ để nhận diện cả chiều quay tiến – lùi.
Khe hở giữa đầu cảm biến tốc độ và vành răng bao nhiêu là chuẩn?
Khe hở tiêu chuẩn kỹ thuật thông thường dao động từ 0.5mm đến 1.0mm. Nếu đặt khe hở quá rộng, tín hiệu từ trường sẽ yếu khiến xe bị giật cục; nếu đặt quá sát, độ rơ cơ học khi xe tải nặng sẽ làm vành răng quẹt vỡ đầu cảm biến.
Công ty An Phát có thợ kỹ thuật kiểm tra và thay thế cảm biến tận nơi không?
Có. Đội ngũ kỹ thuật viên của Phụ tùng xe nâng An Phát với hơn 13 năm kinh nghiệm thực chiến nhận mang thiết bị chẩn đoán lỗi, máy đo xung đến tận nhà máy, kho bãi để đo kiểm, xóa lỗi bo mạch và thay thế cảm biến tốc độ tận nơi tại TPHCM, Bình Dương, Đồng Nai, Long An và các tỉnh thành lân cận.
Phụ tùng xe nâng An Phát – Đại lý ủy quyền TVH Total Source tại Việt Nam
Công Ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát tự hào là đại lý ủy quyền chính thức của TVH và TotalSource tại Việt Nam. Đạt giải thưởng kinh doanh xuất sắc được ghi nhận trực tiếp từ TVH Parts NV, An Phát là đối tác chiến lược cung ứng vật tư kỹ thuật xe nâng cho hàng ngàn doanh nghiệp trên toàn quốc:
Cung cấp đầy đủ cảm biến tốc độ motor, encoder xe nâng điện, cảm biến tốc độ hộp số xe nâng Linde, Jungheinrich, Hangcha, Toyota, Komatsu, TCM, Mitsubishi, Nissan chính hãng Total Source.
An Phát đại lý ủy quyền TVH Total Source tại Việt Nam
Đội ngũ kỹ sư cơ – điện tử chuyên sâu với hơn 13 năm kinh nghiệm thực chiến, chẩn đoán dứt điểm các lỗi mất xung tín hiệu, khóa lỗi bo mạch điều khiển.
Hàng sẵn kho Gò Vấp, giao hàng hỏa tốc trên toàn quốc; chính sách bảo hành uy tín, xuất hóa đơn VAT và đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
Thông tin liên hệ:
Công Ty TNHH Thương Mại Dịch Vụ Thiết Bị Kỹ Thuật An Phát
Địa chỉ: 5/14 Hạnh Thông, Phường 3, Quận Gò Vấp, Thành phố Hồ Chí Minh.
