Bình Tích Áp Xe Nâng Kalmar: Cấu Tạo, Vai Trò Và Giải Pháp Thay Thế Chính Hãng
Trong phân khúc thiết bị nâng hạ siêu trường siêu trọng tại các cảng biển, trung tâm logistics và kho bãi quy mô lớn, xe nâng Kalmar (bao gồm xe nâng chụp container – Reach Stacker, xe nâng hạ container rỗng và xe nâng dầu hạng nặng) luôn là cái tên dẫn đầu về hiệu suất vận hành ổn định.
Để duy trì sức mạnh nâng hạ hàng chục tấn hàng hóa liên tục trong môi trường khắc nghiệt, hệ thống thủy lực của dòng xe này đòi hỏi một sự kiểm soát áp suất cực kỳ khắt khe. Một trong những linh kiện đóng vai trò then chốt nhưng ít được chú ý nhất chính là bình tích áp xe nâng Kalmar.
Bài viết này từ chuyên gia Phụ tùng xe nâng An Phát sẽ cung cấp cho quý doanh nghiệp cái nhìn chuyên sâu về cấu tạo, nguyên lý vận hành, dấu hiệu hư hỏng và giải pháp thay thế bình tích áp thủy lực Kalmar chính hãng TotalSource nhằm tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối.
Bình tích áp xe nâng Kalmar là gì?
Bình tích áp xe nâng Kalmar (tiếng Anh: Hydraulic Accumulator) là một linh kiện cơ – thủy lực đặc biệt, được tích hợp trực tiếp vào mạch thủy lực áp suất cao của xe nâng. Chức năng cốt lõi của thiết bị này là tích trữ năng lượng thủy lực dư thừa dưới dạng áp năng thông qua một môi chất nén (khí Nitơ), đồng thời giải phóng lượng năng lượng này khi hệ thống có nhu cầu đột biến hoặc xảy ra sự cố sụt áp.
Khác với các dòng xe nâng nhỏ từ 1.5 – 5 tấn vốn có chu kỳ làm việc nhẹ, xe nâng Kalmar thường xuyên phải xử lý tải trọng cực lớn (từ 10 đến 45 tấn). Do đó, bình tích áp dùng cho các loại xe nâng Kalmar được thiết kế chịu áp suất cực cao, kết cấu vỏ thép đúc dày, có khả năng triệt tiêu các cú sốc thủy lực sinh ra trong quá trình di chuyển hoặc nâng hạ container.
Cấu tạo và nguyên lý hoạt động của bình tích áp thủy lực Kalmar
Để hiểu tại sao bộ phận này lại tối quan trọng đối với xe nâng Kalmar, chúng ta cần phân tích sâu về kết cấu vật lý và nguyên lý làm việc của nó. Theo các tài liệu kỹ thuật chuẩn hóa của hãng TotalSource, bình tích áp thủy lực Kalmar phổ biến nhất thuộc loại bình tích áp kiểu túi cao su (Bladder Accumulator).
Cấu tạo chi tiết
Một bình tích áp tiêu chuẩn bao gồm các thành phần chính sau:
Vỏ bình (Shell): Được chế tạo bằng thép hợp kim đúc cường độ cao, có khả năng chịu được áp suất thử nghiệm cao gấp nhiều lần áp suất vận hành thông thường nhằm chống nổ.
Túi khí (Bladder): Nằm bên trong vỏ bình, được làm bằng vật liệu cao su đặc biệt (thường là cao su nitrile – NBR hoặc fluorocarbon) có tính đàn hồi cao và khả năng chống thẩm thấu khí xuất sắc. Túi khí này được nạp sẵn một lượng khí Nitơ (N2) khô thông qua một van nạp khí ở đỉnh bình.
Van chất lỏng (Poppet Valve): Nằm ở đáy bình, kết nối trực tiếp với đường dầu thủy lực của xe nâng. Van này có cơ chế đóng tự động để ngăn túi cao su bị đẩy ra ngoài qua cổng dầu khi áp suất thủy lực giảm về mức 0.
Lưu ý an toàn kỹ thuật: Trên vỏ của mỗi sản phẩm chính hãng luôn được dán nhãn cảnh báo màu vàng hiển thị rõ dòng chữ: “CAUTION – Gas precharge pressure. Filled with nitrogen” (Cảnh báo – Áp suất nạp trước của khí. Đã nạp đầy khí Nitơ).
Đây là lời nhắc nhở bắt buộc rằng thiết bị chứa khí nén áp suất cao và chỉ được bảo dưỡng bởi kỹ thuật viên lành nghề.
Nguyên lý vận hành thủy lực
Hoạt động của bình tích áp xe nâng Kalmar dựa trên định luật Boyle-Mariotte về tính nén được của chất khí và tính không nén được của chất lỏng:
Giai đoạn nạp áp: Khi bơm thủy lực chính của xe nâng Kalmar hoạt động, dầu thủy lực được đẩy vào bình qua van chất lỏng ở đáy.
Khi áp suất dầu cao hơn áp suất nạp trước của khí Nitơ trong túi cao su, dầu sẽ ép túi khí co lại, nén khí Nitơ lên một mức áp suất cao hơn. Lúc này, năng lượng được tích trữ.
Giai đoạn xả áp: Khi các cơ cấu chấp hành (xy lanh nâng hạ, xy lanh nghiêng khung, hệ thống phanh hoặc lái) yêu cầu một lượng dầu lớn đột biến vượt quá lưu lượng tức thời của bơm, hoặc khi bơm dừng hoạt động, khí Nitơ trong túi cao su sẽ giãn nở mạnh mẽ, đẩy lượng dầu thủy lực đang tích trữ trong bình ra ngoài mạch để bù đắp áp suất ngay lập tức.
Vai trò cốt lõi của bình tích áp dùng cho các loại xe nâng Kalmar
Hệ thống thủy lực trên các dòng xe nâng chụp container Kalmar DRG450 hoặc các dòng xe nâng nặng DCF/DCE cực kỳ phức tạp. Bình tích áp đóng vai trò như một “lá chắn” bảo vệ toàn bộ hệ thống này thông qua ba công năng lớn:
Hấp thụ xung lực và giảm chấn (Shock Absorption)
Khi một chiếc xe nâng Kalmar nâng một container nặng 40 tấn di chuyển trên bề mặt bãi cảng không bằng phẳng, lực tác động dội ngược từ bánh xe, khung nâng lên hệ thống thủy lực là cực kỳ khủng khiếp.
Nếu không có bình tích áp hấp thụ các cú sốc này, áp suất dầu trong xy lanh sẽ tăng vọt đột biến (hiện tượng búa nước – water hammer), gây nguy cơ nổ đường ống dầu, nứt vỡ gioăng phớt hoặc làm biến dạng cơ cấu cơ khí của khung nâng.
Bình tích áp xe nâng Kalmar hoạt động như một bộ giảm xóc thủy lực, giúp xe vận hành êm ái và bảo vệ cấu trúc xe.
Hỗ trợ hệ thống phanh và lái khẩn cấp (Emergency Power Supply)
Đây là tính năng an toàn nghiêm ngặt bắt buộc trên xe nâng Kalmar. Hệ thống phanh đĩa ướt thủy lực và hệ thống lái trợ lực yêu cầu áp suất dầu cực kỳ ổn định để duy trì hiệu năng điều khiển.
Trong tình huống xấu nhất khi động cơ xe nâng đột ngột tắt máy hoặc bơm thủy lực bị hỏng hóc giữa chừng, lượng dầu tích lũy áp suất cao trong bình tích áp xe nâng Kalmar sẽ được giải phóng ngay lập tức.
Nguồn năng lượng dự phòng này cung cấp đủ áp lực dầu để người vận hành thực hiện từ 3 đến 5 lần đạp phanh khẩn cấp và đánh lái đưa xe vào vị trí an toàn, ngăn ngừa các tai nạn thảm khốc tại cầu cảng.
Tối ưu hóa hiệu suất bơm và tiết kiệm nhiên liệu
Trong các chu kỳ làm việc cao điểm, việc tăng tốc nâng hạ đòi hỏi lưu lượng dầu cực lớn trong thời gian ngắn. Thay vì phải lắp đặt một cụm bơm thủy lực có công suất quá khổ (gây lãng phí năng lượng khi xe chạy không tải), các kỹ sư Kalmar sử dụng kết hợp bơm tiêu chuẩn và bình tích áp.
Bình tích áp xe nâng Kalmar sẽ xả dầu bù dòng vào những thời điểm tải đỉnh, từ đó giảm tải cho động cơ diesel, kéo dài tuổi thọ bơm thủy lực và tiết kiệm đáng kể chi phí nhiên liệu cho doanh nghiệp.
Dấu hiệu nhận biết bình tích áp xe nâng Kalmar bị hỏng cần thay thế
Do tính chất hoạt động dưới áp lực cực cao liên tục, sau một thời gian dài vận hành, túi cao su bên trong bình tích áp có thể bị lão hóa, nứt vỡ dẫn đến rò rỉ khí Nitơ, hoặc vỏ bình bị ăn mòn cơ học.
Khi bình tích áp dùng cho các loại xe nâng Kalmar bị suy giảm chức năng hoặc hỏng hoàn toàn, xe sẽ xuất hiện các triệu chứng điển hình sau:
| Dấu hiệu hư hỏng | Nguyên nhân kỹ thuật | Hậu quả nếu không xử lý kịp thời |
| Hệ thống phanh xe nâng hoạt động giật cục hoặc mất lực phanh đột ngột. | Áp suất khí Nitơ trong bình bị tụt hoặc túi khí bị vỡ hoàn toàn, không còn khả năng bù áp cho mạch phanh. | Nguy cơ mất phanh hoàn toàn khi xe đang chở tải nặng, gây tai nạn nghiêm trọng. |
| Khung nâng bị rung lắc dữ dội khi xe di chuyển qua các gờ giảm tốc hoặc chướng ngại vật. | Bình tích áp mất chức năng giảm chấn thủy lực, toàn bộ xung lực truyền thẳng vào cơ cấu cơ khí. | Nứt gãy mối hàn khung nâng, giảm tuổi thọ phớt xy lanh nâng hạ, chảy dầu ty thủy lực. |
| Bơm thủy lực phát ra tiếng hú lớn, hệ thống ống dầu bị rung giật mạnh khi kích hoạt cần điều khiển. | Áp suất hệ thống dao động liên tục không được điều hòa bởi bình tích áp. | Gây mỏi vật liệu ống dẫn dầu, dẫn đến nổ ống dầu thủy lực áp suất cao, phá hỏng các van chia. |
| Tay lái nặng đột ngột ở một số thời điểm trong chu kỳ nâng hạ. | Thiếu hụt lưu lượng dầu cấp cho hệ thống lái do bơm phải tập trung dầu cho mạch nâng hạ mà không có bình tích áp bù dòng. | Người vận hành mất kiểm soát hướng di chuyển của xe trong không gian hẹp. |
Hướng dẫn quy trình bảo dưỡng và nạp khí Nito cho bình tích áp xe nâng Kalmar
Để kéo dài tuổi thọ của hệ thống thủy lực, bình tích áp xe nâng Kalmar cần được kiểm tra áp suất định kỳ mỗi 6 tháng hoặc sau mỗi 2000 giờ làm việc.
Quy trình kiểm tra cơ bản:
+ Xả toàn bộ áp suất thủy lực trong hệ thống về mức 0 bar trước khi thực hiện bất kỳ thao tác nào trên bình tích áp.
+ Sử dụng bộ đồng hồ đo áp suất chuyên dụng gắn vào van nạp ở đỉnh bình để xác định áp suất nạp trước (Precharge Pressure – P0 ).
+ So sánh với thông số kỹ thuật tiêu chuẩn của nhà sản xuất Kalmar (thường dao động từ vị trí mạch phanh đến mạch nâng từ 30 bar đến hơn 120 bar tùy Model xe). Nếu áp suất sụt giảm quá 10%, tiến hành nạp bổ sung.
Lưu ý cốt lõi: Tuyệt đối CHỈ ĐƯỢC NẠP KHÍ NITƠ KHÔ CHÍNH XÁC (Độ tinh khiết > 99.9%). Nghiêm cấm hoàn toàn việc nạp Oxy hoặc khí nén thông thường vì oxy kết hợp với màng dầu thủy lực áp suất cao sẽ tạo thành hỗn hợp dễ cháy nổ cực kỳ nguy hiểm.
Tại sao nên mua bình tích áp Kalmar chính hãng TotalSource tại An Phát?
Khi phát hiện bình tích áp xe nâng Kalmar bị hỏng (thông qua việc kiểm tra thấy có dầu thủy lực trào ra từ van nạp khí Nitơ – dấu hiệu chắc chắn túi cao su đã bị rách), việc tìm kiếm một đơn vị cung cấp phụ tùng thay thế uy tín là ưu tiên hàng đầu của phòng vật tư doanh nghiệp.
Công Ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát tự hào là đối tác chiến lược và là Đại lý ủy quyền chính thức (Authorised Reseller) của thương hiệu TotalSource (thuộc tập đoàn TVH danh tiếng toàn cầu) tại thị trường Việt Nam theo chứng nhận ban hành chính thức hiệu lực từ 03/03/2025. Chúng tôi mang đến cho khách hàng những cam kết vượt trội:
Hàng nhập khẩu chính ngạch 100%: Mọi sản phẩm bình tích áp Kalmar do An Phát cung cấp đều đến từ chuỗi cung ứng toàn cầu của TotalSource, đạt đầy đủ chứng nhận chất lượng quốc tế, kết cấu thép vỏ bình chuẩn EU, túi khí cao su siêu bền chịu nhiệt và chịu áp suất cao.
Bảo hành dài hạn theo tiêu chuẩn nhà sản xuất: Cam kết lỗi 1 đổi 1 nếu có bất kỳ sai sót kỹ thuật nào từ nhà máy sản xuất.
Giá thành cạnh tranh nhất thị trường: Là đại lý ủy quyền trực tiếp không qua trung gian, An Phát đảm bảo mức chi phí tối ưu nhất cho ngân sách của doanh nghiệp, đi kèm chính sách chiết khấu hấp dẫn cho các công ty logistics, đơn vị sửa chữa xe nâng.
Đội ngũ kỹ thuật thực chiến đỉnh cao: Không chỉ bán phụ tùng, An Phát sở hữu đội ngũ kỹ sư, kỹ thuật viên dày dặn kinh nghiệm với trên 13 năm hoạt động chuyên sâu trong lĩnh vực sửa chữa xe nâng container, xe nâng hạng nặng.
Chúng tôi đã vinh dự đạt giải thưởng Outstanding Performance Award 2023 từ TVH, sẵn sàng hỗ trợ đo kiểm áp suất, nạp khí Nitơ tiêu chuẩn và thay thế lắp đặt trọn gói tận nơi cho khách hàng.

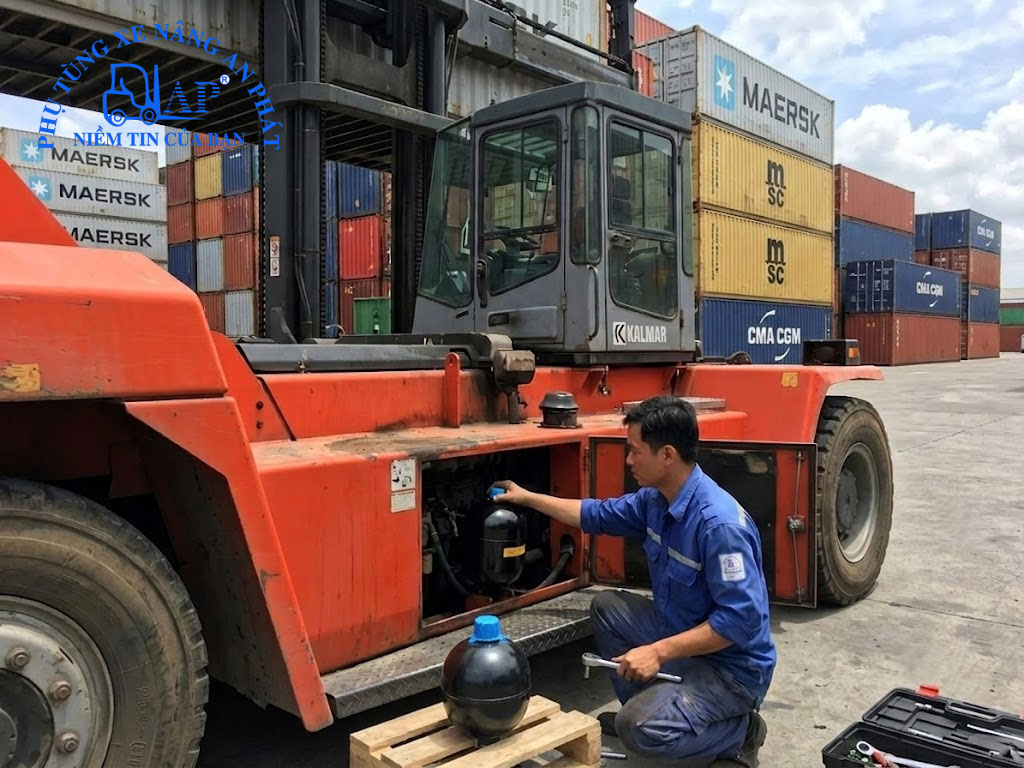

Dịch vụ sửa chữa, thay thế bình tích áp xe nâng Kalmar trọn gói tận nơi uy tín
Nhằm giúp doanh nghiệp giảm thiểu tối đa thời gian xe dừng máy (Down-time) gây đình trệ chuỗi cung ứng hàng hóa tại cảng, Phụ tùng xe nâng An Phát triển khai quy trình dịch vụ kỹ thuật sửa chữa xe nâng trọn gói tận hiện trường:
Tiếp nhận thông tin & Khảo sát từ xa: Kỹ sư An Phát tư vấn qua điện thoại/Zalo để phân tích hiện trạng lỗi dựa trên mô tả và hình ảnh thiết bị của khách hàng.
Kiểm tra trực tiếp tại bãi xe: Đội kỹ thuật mang theo thiết bị đo áp suất và bình khí Nitơ chuyên dụng đến tận nhà xưởng, bến cảng của khách hàng tại TPHCM, Bình Dương, Đồng Nai, Vũng Tàu… để kiểm tra chính xác.
Thay thế lắp đặt an toàn: Thực hiện quy trình xả áp thủy lực tiêu chuẩn, tháo bỏ bình cũ, lắp đặt bình tích áp Kalmar chính hãng TotalSource mới, siết lực theo đúng thông số kỹ thuật.
Nạp khí và Test vận hành: Tiến hành nạp áp suất khí Nitơ đúng chuẩn theo catalog của model xe Kalmar tương ứng. Vận hành thử tải nâng hạ container, kiểm tra hiệu năng phanh và lái trước khi bàn giao biên bản nghiệm thu cho khách hàng.
Câu hỏi thường gặp (FAQs) về bình tích áp xe nâng Kalmar
Hỏi: Có thể dùng bình tích áp của các hãng xe nâng khác thay cho xe Kalmar được không?
Trả lời: Bình tích áp có thể dùng chung nếu đáp ứng chính xác 4 thông số: Thể tích danh định (lít), Áp suất vận hành tối đa (bar), Kích thước ren cổng kết nối thủy lực và Áp suất nạp trước khí Nitơ (P0).
Tuy nhiên, xe Kalmar là dòng xe nâng nặng đòi hỏi tiêu chuẩn kỹ thuật rất cao. Việc sử dụng các bình tích áp không rõ nguồn gốc hoặc không đúng thông số thiết kế sẽ phá hủy hệ thống van chia, gây mất an toàn nghiêm trọng.
Khuyến khích sử dụng đúng mã phụ tùng tra cứu từ catalog hệ thống TotalSource để đảm bảo độ tương thích tuyệt đối.
Hỏi: Bao lâu thì cần phải nạp lại khí Nitơ cho bình tích áp thủy lực Kalmar?
Trả lời: Theo khuyến nghị từ các chuyên gia kỹ thuật có trên 13 năm kinh nghiệm của An Phát, doanh nghiệp nên kiểm tra áp suất nạp trước của bình định kỳ từ 6 tháng đến 1 năm một lần.
Thực tế vận hành cho thấy khí Nitơ có thể bị hao hụt tự nhiên khoảng 5-10% mỗi năm qua các đầu khớp van. Việc nạp bổ sung kịp thời giúp bảo vệ túi cao su không bị co giãn quá mức dẫn đến rách hỏng.
Hỏi: Làm thế nào để mua được bình tích áp xe nâng Kalmar chính hãng TotalSource tại Việt Nam?
Trả lời: Hãy liên hệ trực tiếp với Công ty An Phát qua Hotline/Zalo 0918540602. Là đại lý ủy quyền chính thức của TotalSource tại Việt Nam, chúng tôi chỉ cần quý khách cung cấp model xe nâng Kalmar (ví dụ: DRG450, DRF450, DCG90-180, DCE160, DCF100) hoặc kích thước, mã số trên bình cũ để tiến hành tra mã chính xác trên hệ thống dữ liệu toàn cầu của TVH TotalSource và báo giá nhanh chóng.
