TRỤC BÁNH RĂNG BƠM THỦY LỰC XE NÂNG – BÁNH RĂNG BƠM THỦY LỰC

Trục bánh răng bơm thủy lực là 1 bộ phận chi tiết máy trong bơm thủy lực bánh răng với nhiệm vụ quay để bánh răng quay tạo ra momen xoắn truyền lực.

Trong bơm thủy lực được lắp đặt 2 trục bánh răng bơm thủy lực song song và quay ngược chiều với nhau, tác động đến bánh răng làm nó quay mỗi khi trục bánh răng quay.

Cấu tạo của trục bánh răng bơm thủy lực xe nâng

Bơm thủy lực có cấu tạo từ nhiều bộ phận khác nhau bao gồm:

⦁ Cặp bánh răng với bánh răng chủ động và bánh răng bị động khi hoạt động sẽ quay theo chiều của trục bánh răng bơm thủy lực.

⦁ Trục bánh răng bơm thủy lực, trong bơm thủy lực có 2 trục được bắt song song với nhau và gắn trong bánh răng, 2 trục này sẽ quay ngược chiều nhau trong quá trình hoạt động.

⦁ Vơ bơm, trong quá trình xe nâng hoạt động, phần vỏ bơm sẽ luôn phải chịu sự ăn mòn, áp lực cao và lượng nhiệt lớn nên vỏ cần làm từ vật liệu cao cấp có độ bền lâu dài.

⦁ Cổng hút cả nằm ở vị trí ăn khớp và tác khớp của bánh răng trong bơm thủy lực.

⦁ Vạn an toàn được sử dụng để bảo vệ bơm trong 1 số trường hợp xảy ra sự cố.

⦁ Phớt bơm với nhiệm vụ chính là làm kín máy bơm tránh trường hợp bơm thủy lực bị mất áp suất trong quá trình hoạt động.

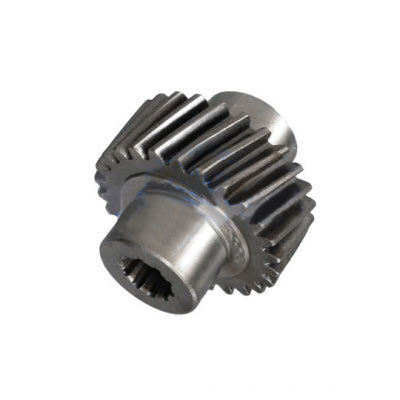

Trục bánh răng bơm thủy lực xe nâng
Trục bánh răng bơm thủy lực xe nâng

Nguyên lý hoạt động của trục bánh răng bơm thủy lực xe nâng

Bơm thủy lực, là trái tim của hệ thống thủy lực, là nguồn năng lượng cơ học chuyển đổi năng lượng cơ học thành năng lượng thủy lực (năng lượng thủy tĩnh, nghĩa là lưu lượng, áp suất).

Nó tạo ra một dòng chảy với lực đủ mạnh để thắng áp suất do tải trọng gây ra ở đầu ra của bơm. Mô-men xoắn cơ học là sản phẩm của mô-men xoắn và vận tốc, trong khi công suất thủy lực là sản phẩm của áp suất và tốc độ dòng chảy.

Khi bơm thủy lực đang hoạt động, một khoảng chân không được tạo ra ở đầu vào của bơm, đẩy chất lỏng vào đường dẫn từ bể chứa đến bơm, được đẩy cơ học vào đầu ra của bơm và hệ thống thủy lực.

Các máy bơm thủy lực được sử dụng trong hệ thống thủy lực có thể là thủy tĩnh hoặc thủy động. Bơm thủy tĩnh là bơm thể tích dương, trong khi bơm thủy động có thể là bơm thể tích cố định hoặc bơm thể tích thay đổi.

Trong trường hợp máy bơm có thể tích cố định, không thể điều chỉnh thể tích (tức là lưu lượng qua máy bơm trên mỗi vòng quay của máy bơm).

Trong trường hợp máy bơm có thể tích thay đổi, việc chế tạo phức tạp hơn, cho phép điều chỉnh thể tích. Máy bơm thủy động phổ biến hơn trong cuộc sống hàng ngày. Các loại máy bơm thủy tĩnh hoạt động theo nguyên lý định luật Pascal

Trong quá trình hoạt động này, trục bánh răng bơm thủy lực sẽ luân phiên quay kết hợp cùng với bánh răng để dầu thủy lực được đi vào và ra khỏi bơm thủy lực.

Trục bánh răng bơm thủy lực xe nâng - Phụ tùng xe nâng An Phát
Trục bánh răng thủy lực xe nâng – Phụ tùng xe nâng An Phát

Nguyên nhân dẫn đến trục bánh răng bơm thủy lực xe nâng bị hư hỏng

Trục bánh răng bơm thủy lực xe nâng luôn phải hoạt động nên lâu dần trục sẽ dần bị mài mòn khiến cho bánh răng có thể bị trượt không quay được.

Nếu không sớm thay thì bánh răng không quay được, dầu thủy lực không dịch chuyển bơm thủy lực không tạo ra được áp suất làm xe nâng di chuyển bị khó, có thể không nâng hạ được hàng hóa nên sau khi phát hiện trục bị hư hỏng cần sớ thay thế.

Bên cạnh đó trục có 2 cái, các chuyên gia kỹ thuật khuyên rằng khi tay cần thay cả bộ 2 cái trục lẫn bánh răng để đảm bảo độ ăn khớp giữa bánh răng với trục và bánh răng với bánh răng.

Nếu bánh răng với trục không ăn khớp nhau sẽ xảy ra trường hợp bánh răng bị trượt không quay được.

Trường hợp bánh răng với bánh răng không ăn khớp nhau sẽ làm phá bơm thủy lực, khiến cho bơm bị hư khi bánh răng không ăn khớp làm cưỡng chế bị dừng lại có khả năng làm nguyên các bơm thủy lực bị hư hỏng hoàn toàn nên cần phải lưu ý đến độ ăn khớp của bánh răng – bánh răng bơm thủy lực.

Vì vậy để đảm bảo cho bơm thủy lực của bạn hoạt động được trơn chu mượt mà thì nên thay nguyên bộ trục bánh răng bơm thủy lực nhé!

Mã số trục bánh răng bơm thủy lực xe nâng theo từng model xe do An Phát cung cấp

STT PHỤ TÙNG XE NÂNG MODEL XE THÔNG SỐ KỸ THUẬT MÃ SỐ OEM
1 TRỤC BÁNH RĂNG BƠM THỦY LỰC 490BPG,  A490BPG,  C490BPG,  495BPG,  A495BPG,  498BPG,  A498BPG 22 răng 490BPG-82007
2 TRỤC BÁNH RĂNG BƠM THỦY LỰC V2403 1E117-8318-0
3 TRỤC BÁNH RĂNG BƠM THỦY LỰC QC490GP 2.41E+12
4 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4D94E/  FD20-30/  -12,  -14,  4D92E/  FD10-18/  -16,  -17 Z=26 răng*10 răng YM129900-26020
5 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4D92E/  FD10-18/  -20,  4D94E/  FD20-30/ -15,  4D94LE/  FD20-30/ -15 , -16,  4D98E/  FD20-30/  -15,  -16 Z=26 răng*11 răng YM129970-26200
6 TRỤC BÁNH RĂNG BƠM THỦY LỰC 1DZ/ 6FD10-30 13519-78201-71
7 TRỤC BÁNH RĂNG BƠM THỦY LỰC 1DZ/ 7-8FD10-30 (0608-0908) Z=25 răng*10 răng 13519-UC010, 13519-78202-71
8 TRỤC BÁNH RĂNG BƠM THỦY LỰC 490BPG,  A490BPG,  C490BPG,  495BPG,  A495BPG,  498BPG,  A498BPG 490BPG-82007-6
9 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4JG2 new with shaft(2000.11-) Với trục, Z = 10 * 25 răng * đường kính ngoài của răng 52,2 * tổng chiều dài 80,5 * đường kính ngoài vòng bi 28 Z-8-97302-688-0
10 TRỤC BÁNH RĂNG BƠM THỦY LỰC C240PKJ Z=Răng ngoài 21 răng*62.5, răng trong 10 răng*14.6, Kiểu ổ trục hai đầu 6207*tổng chiều dài 57*vị trí ổ trục đường kính ngoài 35 Z-8-94334-855-0
11 TRỤC BÁNH RĂNG BƠM THỦY LỰC 6FD/ 2Z,  5FD/ 1Z (9312-9401) 13519-78700-71
12 TRỤC BÁNH RĂNG BƠM THỦY LỰC S4S/ F18C 32A23-04801, 32A23-04800
13 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4D27G31 4D27G31-82007
14 TRỤC BÁNH RĂNG BƠM THỦY LỰC QD32 33320-40K0A
15 TRỤC BÁNH RĂNG BƠM THỦY LỰC JX493 EI06
16 TRỤC BÁNH RĂNG BƠM THỦY LỰC TD27 A-33320-40K00
17 TRỤC BÁNH RĂNG BƠM THỦY LỰC HELI HJ493 E24C1-52102
18 TRỤC BÁNH RĂNG BƠM THỦY LỰC 490BPG,  A490BPG,  C490BPG,  495BPG,  A495BPG,  498BPG,  A498BPG 490BPG-82007
19 TRỤC BÁNH RĂNG BƠM THỦY LỰC NB485BPG NA485BPG-02017
20 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4D35ZG31 4D35ZG31-82007
21 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4D35ZG31 4D35ZG31-82007-1
22 TRỤC BÁNH RĂNG BƠM THỦY LỰC 4D27G31 4D27G31-82007

Công ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát chuyên cung cấp phụ tùng xe nâng nhập khẩu từ Bỉ Châu Âu, Dịch vụ sửa chữa xe nâng tại TPHCM giá tốt nhất với đội ngũ nhân viên được đào tạo kỹ thuật bài bảng, với kinh nghiệm trên 10  năm trong nghề đảm bảo cung cấp sản phẩm, dịch vụ tốt nhất đến với khách hàng.

Hãy gọi ngay Hotline: 0918540602 để được kỹ thuật tư vấn kỹ giúp chọn đúng sản phẩm cho xe của mình vận hành bền bỉ hơn.

Thông tin liên hệ:

Công Ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát

Địa Chỉ: 5/14 Hạnh Thông, Phường 3, Quận Gò Vấp, TPHCM

Điện Thoại: 0918540602

Website: https://phutungxenang.com/

Email: hieu.vo@phutungxenang.com

Facebook: facebook.com/phutungxenanganphatTotalSouce/
