Cảm Biến Góc Lái Xe Nâng: Khái Niệm, Dấu Hiệu Hỏng Và Địa Chỉ Mua Uy Tín
Hệ thống lái trợ lực điện (EPS – Electric Power Steering) trên xe nâng hiện đại phụ thuộc hoàn toàn vào tính chính xác của dữ liệu đầu vào.
Trong đó, cảm biến góc lái xe nâng (Steering Angle Sensor) đóng vai trò là một trong những linh kiện đầu não quan trọng nhất. Một sự cố nhỏ tại cảm biến này có thể làm tê liệt toàn bộ hệ thống điều hướng, gây mất an toàn nghiêm trọng cho người vận hành và hàng hóa trong kho bãi.
Nếu xe nâng của bạn đang gặp hiện tượng đánh lái nặng, mất trợ lực vô lăng hoặc liên tục báo lỗi hệ thống lái trên màn hình Taplo, rất có thể cảm biến góc lái đã bị hao mòn hoặc hư hỏng.
Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ khái niệm, nguyên lý hoạt động, dấu hiệu nhận biết hư hỏng đến cẩm nang chọn mua cảm biến góc lái xe nâng chuẩn xác nhất.
Cảm biến góc lái xe nâng là gì? Nguyên lý hoạt động
Khái niệm cơ bản
Cảm biến góc lái xe nâng là thiết bị điện tử thuộc hệ thống điều khiển lái, có nhiệm vụ đo lường chính xác góc quay, tốc độ xoay vô lăng và hướng di chuyển của bánh lái.
Dữ liệu này sau đó được chuyển đổi thành tín hiệu điện và gửi liên tục về hộp điều khiển trung tâm (ECU hoặc EPS Controller) để điều phối dòng thủy lực hoặc motor trợ lực điện, giúp xe chuyển hướng mượt mà theo đúng ý định của người vận hành.
Nguyên lý hoạt động
Cảm biến góc lái thường được lắp đặt tại trục vô lăng (cột lái) hoặc ngay tại cơ cấu bánh xe điều hướng phía sau của xe nâng. Khi người lái xoay vô lăng:
Bộ phận cảm biến (quang học, từ trường hoặc điện trở) sẽ ghi nhận sự thay đổi vị trí vật lý.
Tín hiệu analog hoặc kỹ thuật số (thường qua giao thức CAN-bus) được thiết lập dựa trên tần số xung hoặc sự thay đổi điện áp.
Hộp đen ECU tiếp nhận tín hiệu, tính toán tốc độ đánh lái và góc mở của bánh xe để ra lệnh cho motor trợ lực cung cấp một lực xoắn vừa đủ, đảm bảo xe nâng quay vòng an toàn, không bị lật ngay cả khi đang nâng tải nặng.
Cảm biến góc lái xe nâng – Cảm biến lái xe nâng
Vai trò cốt lõi của cảm biến góc lái trong hệ thống EPS xe nâng
Trong các dòng xe nâng điện ngồi lái, đứng lái đời mới của Toyota, Komatsu, Nichiyu, Still, Jungheinrich hay Linde, hệ thống trợ lực lái thủy lực truyền thống dần được thay thế bằng trợ lực điện EPS. Trong hệ thống này, cảm biến góc lái nắm giữ 3 vai trò sống còn:
Đảm bảo tính ổn định khi vào cua: Xe nâng có kết cấu hình học đặc thù với bánh lái nằm phía sau và trọng tâm thay đổi liên tục theo chiều cao nâng hàng. Cảm biến góc lái giúp ECU nhận biết xe đang cua gấp hay cua rộng để tự động điều chỉnh tốc độ di chuyển, ngăn ngừa rủi ro lật xe do lực ly tâm.
Tối ưu hóa lực đánh lái: Khi xe nâng di chuyển chậm hoặc đứng yên trong không gian hẹp, cảm biến phát hiện lực xoay vô lăng để tăng cường trợ lực tối đa. Khi xe chạy tốc độ cao, trợ lực sẽ tự động giảm xuống để tạo cảm giác lái đầm chắc, chính xác.
Hỗ trợ hệ thống cân bằng chủ động: Trên các dòng xe nâng Toyota, cảm biến góc lái phối hợp chặt chẽ với hệ thống SAS (System of Active Stability) để khóa xi-lanh trục sau, giúp xe thăng bằng tuyệt đối khi đi vào góc cua.
Các dấu hiệu nhận biết cảm biến góc lái xe nâng bị hỏng
Do làm việc trong môi trường nhà xưởng công nghiệp nhiều khói bụi, độ ẩm cao hoặc nhà kho mát/kho lạnh, cảm biến góc lái xe nâng rất dễ bị xung đột tín hiệu hoặc mài mòn vật lý. Dưới đây là các dấu hiệu cảnh báo rõ ràng nhất:
An Phát thay thế, sửa chữa cảm biến lái xe nâng chuyên nghiệp
vô lăng bị nặng hoặc mất trợ lực đột ngột
Khi cảm biến góc lái bị chết hoặc mất tín hiệu, hộp ECU không nhận được dữ liệu điều hướng. Để bảo vệ hệ thống, ECU sẽ ngắt kích hoạt motor trợ lực hoặc đưa hệ thống lái về chế độ an toàn (Limp-mode). Người lái sẽ cảm thấy vô lăng cực kỳ nặng, khó xoay chuyển, tương tự như khi xe nâng bị tắt máy.
Xe vận hành không ổn định, bị lệch hướng
Nếu cảm biến bị sai lệch góc không (Zero-point calibration failure), nó sẽ gửi thông tin sai về hộp điều khiển. Ví dụ, vô lăng đang để thẳng nhưng cảm biến lại báo xe đang rẽ trái. Điều này khiến motor trợ lực can thiệp sai lệch, làm xe có hiện tượng tự động nhao lái, xếch bánh hoặc di chuyển không theo đường thẳng.
Đèn cảnh báo lỗi EPS hoặc tam giác vàng phát sáng
Trên màn hình kỹ thuật số của xe nâng sẽ hiển thị biểu tượng vô lăng kèm dấu chấm than hoặc mã lỗi kỹ thuật. Đây là tín hiệu rõ ràng nhất yêu cầu kỹ thuật viên phải cắm máy chẩn đoán để kiểm tra hệ thống điện điều khiển lái.
Các mã lỗi cảm biến góc lái phổ biến theo dòng xe
Xe nâng Toyota: Thường xuất hiện các mã lỗi liên quan đến hệ thống lái trợ lực như lỗi E-21 (Lỗi tín hiệu cảm biến góc lái), E-22, hoặc các mã lỗi hiển thị trên bộ điều khiển SAS.
Xe nâng Komatsu: Các dòng xe nâng điện Komatsu đời -7, -8 thường báo lỗi liên quan đến bo mạch lái khi mất tín hiệu cảm biến vị trí bánh sau.
Xe nâng Linde / Jungheinrich: Báo mã lỗi hệ thống lái trên màn hình táp-lô kèm theo hiện tượng khóa tốc độ chạy của xe để đảm bảo an toàn.
An Phát cung cấp cảm biến góc lái xe nâng giá tốt
Phân loại các công nghệ cảm biến góc lái xe nâng thông dụng
Tùy thuộc vào thế hệ xe nâng và nhà sản xuất, cảm biến góc lái có thể ứng dụng một trong ba công nghệ cốt lõi sau:
Loại Cảm Biến
Nguyên Lý Hoạt Động
Ưu Điểm
Nhược Điểm
Cảm biến điện trở (Potentiometer)
Sử dụng chổi quét trượt trên cuộn dây điện trở để thay đổi điện áp đầu ra theo góc quay.
Giá thành rẻ, cấu tạo đơn giản, dễ đo đạc kiểm tra bằng đồng hồ VOM.
Dễ bị mài mòn cơ học, tuổi thọ thấp trong môi trường bụi bẩn.
Cảm biến quang học (Optical)
Sử dụng một đĩa quay có lỗ khe hở cắt ngang chùm tia sáng từ LED đến mắt thu hồng ngoại.
Độ chính xác cực cao, tốc độ phản hồi tín hiệu gần như ngay lập tức.
Rất nhạy cảm với bụi bẩn, dầu mỡ lọt vào khoang cảm biến.
Cảm biến hiệu ứng Hall (Magnetic)
Sử dụng nam châm vĩnh cửu quay quanh một mạch tích hợp Hall để đo sự thay đổi của từ trường.
Tuổi thọ vô hạn do không tiếp xúc cơ học, chống nước và bụi hoàn toàn.
Giá thành cao, đòi hỏi thiết bị đồng bộ phức tạp để hiệu chuẩn.
Hướng dẫn chọn mua và tra mã cảm biến góc lái chính xác
Để chọn mua được một bộ cảm biến góc lái tương thích hoàn toàn với xe nâng của bạn, tránh tình trạng mua về không lắp vừa hoặc hộp ECU không nhận diện, hãy tuân thủ quy trình 3 bước sau:
Bước 1: Xác định thông tin xe nâng (Model Profile)
Bạn cần ghi lại chính xác các thông tin trên nhãn mác (Nameplate) của xe bao gồm: Thương hiệu xe (Brand), Model xe đầy đủ (ví dụ: 7FBE15, 8FBN20, FB20EX-11), và số Sê-ri của xe (Serial Number).
Bước 2: Tìm mã phụ tùng OEM (Part Number)
Mã OEM là dãy số định danh duy nhất của nhà sản xuất dành cho linh kiện đó. Mã này thường được in/khắc trực tiếp trên thân vỏ của cảm biến góc lái cũ (ví dụ: các định dạng mã của Toyota như 57460-xxxxx-71). Nếu mã số bị mờ, kỹ thuật viên bắt buộc phải tra cứu trên phần mềm catalog phụ tùng chuyên dụng.
Bước 3: Xác định thông số giắc cắm và điện áp nguồn
Cảm biến góc lái xe nâng điện thường hoạt động ở điện áp nguồn 5V hoặc 12V cấp từ hộp ECU. Bạn cần kiểm tra số lượng chân pin trong giắc cắm (3 pin, 4 pin hoặc 6 pin) và kiểu dáng giắc (giắc tròn, giắc vuông) để đảm bảo tính lắp lẫn chính xác.
Các loại cảm biến lái xe nâng An Phát cung cấp
Tại sao nên chọn mua cảm biến góc lái tại Phụ tùng xe nâng An Phát?
Khi mua sắm các linh kiện điện tử vi mạch phức tạp như cảm biến góc lái, việc lựa chọn một nhà cung cấp uy tín, có năng lực quốc tế là yếu tố quyết định để tránh mua phải hàng giả, hàng kém chất lượng làm chập cháy hộp điều khiển ECU. Công ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát chính là điểm đến đáng tin cậy hàng đầu tại Việt Nam.
Đại lý ủy quyền chính thức của TVH TotalSource
Phụ tùng xe nâng An Phát là đại lý ủy quyền phân phối chính thức không độc quyền (Authorised Reseller) của thương hiệu danh tiếng TotalSource® tại thị trường Việt Nam.
Chứng nhận đại lý uy tín này được cấp trực tiếp bởi tập đoàn phân phối phụ tùng xe nâng lớn nhất thế giới TVH Parts NV (có trụ sở chính tại Waregem, Bỉ). Chứng nhận có hiệu lực pháp lý toàn diện trong thời gian 12 tháng kể từ ngày 03/03/2025 , được phê duyệt trực tiếp bởi ông Daniel Brownlie – Giám đốc Điều hành Khu vực Châu Á của TVH.
An Phát đại lý ủy quyền TVH TotalSource tại Việt Nam
Với vị thế là đối tác chiến lược hàng đầu, An Phát đã xuất sắc được TVH Parts NV vinh danh bằng giải thưởng doanh số vượt trội “Outstanding Performance Award” liên tiếp trong các năm 2022 và 2023 nhờ năng lực phân phối xuất sắc và chất lượng dịch vụ khách hàng dẫn đầu thị trường.
Chứng nhận Phụ tùng xe nâng TotalSource TVH
Những cam kết vàng từ An Phát dành cho khách hàng:
Chất lượng chuẩn châu Âu: Toàn bộ cảm biến góc lái do An Phát cung cấp qua kênh TotalSource đều trải qua quy trình kiểm thử nghiêm ngặt, đảm bảo các thông số kỹ thuật, độ bền và độ chính xác hoàn toàn tương đương hoặc vượt trội so với linh kiện nguyên bản theo xe.
Danh mục sản phẩm bao phủ mọi thương hiệu: Nhờ kho dữ liệu khổng lồ của TVH, An Phát có khả năng cung ứng cảm biến góc lái cho mọi thương hiệu xe nâng phổ biến trên thế giới như: Toyota, Komatsu, TCM, Mitsubishi, Nissan, Yale, Hyster, Crown, Raymond, BT, Linde, Jungheinrich, Heli, Baoli…
Giá thành tối ưu nhất: Do nhập khẩu trực tiếp chính ngạch không qua các đơn vị trung gian, An Phát mang đến giải pháp chi phí hợp lý nhất, giúp doanh nghiệp tiết kiệm tối đa ngân sách bảo trì hệ thống xe nâng.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại An Phát không chỉ bán hàng mà còn hỗ trợ khách hàng tra mã phụ tùng chính xác qua số Serial xe, đồng thời tư vấn quy trình xóa lỗi, hiệu chuẩn góc lái (Calibration) sau khi lắp đặt thiết bị mới.
Bảng model cảm biến lái xe nâng nhập khẩu tại An Phát
Phụ tùng xe nâng An Phát là công ty chuyên cung cấp các loại phụ tùng xe nâng nhập khẩu, chuẩn hàng OEM chất lượng cao.
Cảm biến lái xe nâng tại An Phát có độ tương thích cao với nhiều model và thương hiệu khác nhau như Komatsu, Toyota, TCM, Heli, Nichiyu, Linde, Nissan, Jungheinrich,…
STT
Tên phụ tùng
Thương hiệu
Model
OEM
Thông số kỹ thuật
1
Cảm biến lái
KOMATSU
FB10-18RL-10 /11/ 12/ 14, FB10-18RS-11/ 12
3RA-34-62150

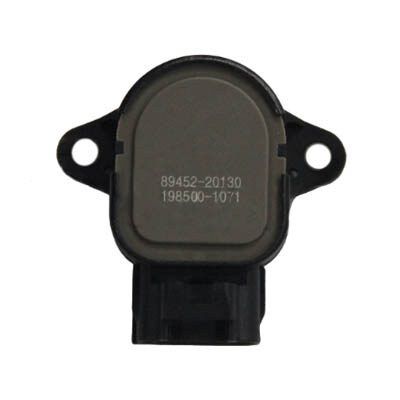

2
Cảm biến lái
TOYOTA
7FBR10-30
89452-76001-71
0-4.5K 89452-20130 198500-1071

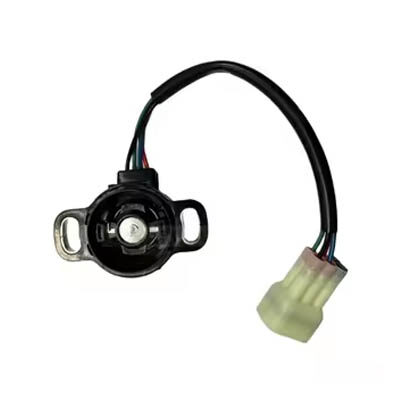

3
Cảm biến lái
TOYOTA
6FB10-30
45706-13500-71
Con lăn, 3 dòng

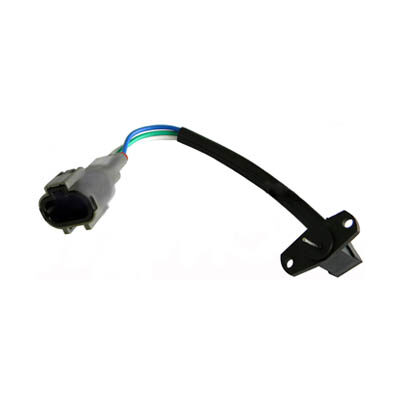

4
Cảm biến lái
TCM
FRB10-25-6, FRHB10-25-6
S-1090-362
Biến trở góc lái (loại 3 chân)

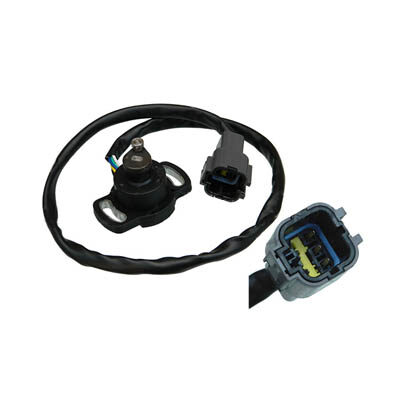

5
Cảm biến lái
TCM, KOMATSU, NICHIYU, SHENGANG, DAEWOO
FB10-30-6/7; FB10-25EX-8/11; 6FB
S-1865-0061, 3BA-34-42262, 32911-03210
6 dòng
6
Cảm biến lái
NICHIYU
FB10-30-65 / 70/ 72/ 75 series, FBT10-20-75 series, FBR10H-13H-75 series, FBR14-30-75 series
38920-00550
7
Cảm biến lái
HELI
CQD16-20S
Q61F2-41311
8
Cảm biến lái
TCM
CPD20-25 /CHA, CPD30-35 /CHE, CPD16-18 /CHF
11448270-00, 10547501-00
9
Cảm biến lái
LINDE
335-02, 336-02 series
7916497908
Chiều dài dây 460mm (bao gồm cả phích cắm)
10
Cảm biến lái
LINDE
115-01 series
1153608902
11
Cảm biến lái
LINDE
335-02, 336-02/03/31 series
7916497909
Chiều dài dây 805mm (bao gồm cả phích cắm)
12
Cảm biến lái
HANGCHA
CPDS13-20J-C5 (F)/C6/D5/D6/Z3/Z4
1036-5K-G00

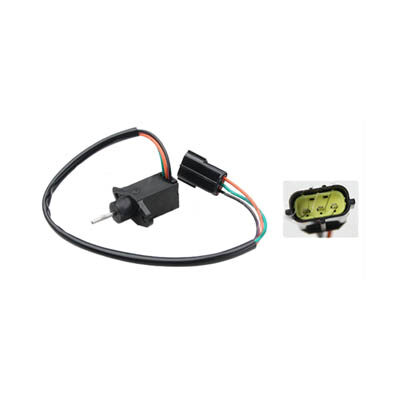

13
Cảm biến lái
TCM
FB10-30-7N
A-LE03-003A-0097A
14
Cảm biến lái
LINDE
115-01, 115-02, 116-01
1153608906
15
Cảm biến lái
LINDE
324-02, 335-02/03, 336-02/03, 346-01, 386-01 series
7917415687
16
Cảm biến lái
JUNGHEINRICH
ERE225, EFG213-320
51117023
17
Cảm biến lái
JUNGHEINRICH
ETV114
50424639
18
Cảm biến lái
HELI
CPD20S
A61K2-41201
19
Cảm biến lái
JUNGHEINRICH
EFG316N/ 320N
50107012
20
Cảm biến lái
JUNGHEINRICH
EFG216KN, EFG316N/320N
51337903
21
Cảm biến lái
LINDE
324-02, 335-02, 336-02/03
7917415575
Câu hỏi thường gặp về cảm biến góc lái xe nâng
Câu hỏi 1: Sau khi thay cảm biến góc lái mới, xe nâng có tự động hoạt động bình thường không?
Trả lời: Trong hầu hết các trường hợp trên xe nâng điện đời mới, sau khi lắp đặt cảm biến góc lái mới, bạn bắt buộc phải thực hiện quy trình hiệu chuẩn lại điểm 0 (Zero-Point Calibration) bằng thiết bị chẩn đoán chuyên dụng hoặc qua các bước thiết lập trên màn hình táp-lô của xe để hộp ECU nhận diện đúng vị trí thẳng lái ban đầu.
Câu hỏi 2: Tại sao cảm biến góc lái của tôi rất nhanh bị hỏng lại sau khi thay thế?
Trả lời: Nguyên nhân chủ yếu là do bụi bẩn, mỡ xích bám vào hoặc hệ thống điện của xe nâng bị chập chờn, rò rỉ điện áp. Khi thay cảm biến tại An Phát, kỹ thuật viên sẽ hỗ trợ kiểm tra lại độ kín khít của cột lái và sự ổn định của nguồn điện cấp từ hộp điều khiển để bảo vệ linh kiện một cách tối đa.
Câu hỏi 3: Thời gian đặt hàng cảm biến góc lái tại An Phát là bao lâu?
Trả lời: Đối với các mã cảm biến thông dụng của Toyota, Komatsu, Mitsubishi…, An Phát luôn có sẵn hàng tại kho TP.HCM để giao ngay toàn quốc. Đối với các mã linh kiện xe nâng đặc chủng hoặc xe nâng Châu Âu, An Phát sẽ nhập khẩu nhanh trực tiếp từ kho TVH Bỉ hoặc TVH Singapore với thời gian tối ưu chỉ từ 7 – 10 ngày làm việc.
