Máy phát điện xe nâng (gọi là dinamo sạc xe nâng hoặc máy phát điện xoay chiều nạp ắc quy) là bộ phận cốt lõi thuộc hệ thống khởi động và nạp điện trên các dòng xe nâng hàng sử dụng động cơ đốt trong (Diesel, Xăng, Gas/LPG). Thiết bị được dẫn động bằng dây curoa nối từ puly trục khuỷu động cơ, có chức năng chuyển đổi cơ năng thành điện năng một chiều (DC) để liên tục nạp bù năng lượng cho bình ắc quy khởi động, đồng thời cung cấp nguồn điện ổn định cho toàn bộ phụ tải điện trên xe: hệ thống đèn chiếu sáng, còi báo, màn hình hiển thị taplo, các cụm van điện từ hộp số (solenoid) và hộp điều khiển trung tâm (ECU).
Công Ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát – Đại lý ủy quyền chính thức của thương hiệu Total Source (TVH Parts NV) tại Việt Nam, đơn vị vinh dự đạt giải thưởng kinh doanh xuất sắc TVH Outstanding Performance Award – chuyên nhập khẩu và phân phối trực tiếp các dòng máy phát điện xe nâng chất lượng cao. Đi cùng nguồn vật tư đạt tiêu chuẩn Châu Âu, An Phát cung cấp dịch vụ đo kiểm dòng nạp, xử lý chạm chập hệ thống điện và thay thế máy phát điện tận nơi với đội ngũ kỹ sư hơn 13 năm kinh nghiệm thực chiến.
Bảng thông số kỹ thuật tiêu chuẩn máy phát điện xe nâng Total Source
Thông số kỹ thuật
Chi tiết tiêu chuẩn công nghiệp
Tên sản phẩm
Máy phát điện xe nâng / Dynamo nạp ắc quy xe nâng
Thương hiệu cung cấp
Total Source (Tập đoàn TVH – Bỉ)
Điện áp định mức
12V DC (xe nâng 1.5T – 3.5T) hoặc 24V DC (xe nâng tải nặng ≥ 4.0T)
Dòng sạc định mức (Amperage)
40A, 50A, 55A, 60A, 70A, 80A (tùy cấu hình động cơ)
Cơ cấu điều chỉnh điện áp
Tiết chế vi mạch IC tích hợp liền bên trong thân máy (Internal IC Regulator)
Điện áp nạp chuẩn ổn định
Hệ 12V: 13.8 V – 14.4 V / Hệ 24V: 27.6 V – 28.8 V
Cấu hình rãnh puly (Pulley)
Puly đơn 1 rãnh V (1V), puly kép 2 rãnh V (2V), hoặc puly đa rãnh PK (4PK, 5PK, 6PK)
Vật liệu cuộn dây Stator/Rotor
Dây đồng nguyên chất tráng men cách điện chịu nhiệt Class H (1800C)
Vòng bi đỡ trục (Bearings)
Vòng bi bôi trơn vĩnh cửu tốc độ cao thương hiệu NSK / SKF / NTN
Cấu hình chân đấu dây
Chân B+ (nguồn sạc ra ắc quy), IG (chân khóa điện), L (đèn báo nạp), E (mass thân máy)
Chế độ bảo hành
12 Tháng chính hãng (Đổi mới 1-1 nếu có lỗi kỹ thuật)
Máy phát điện xe nâng – Dinamo xe nâng
Cấu tạo cơ khí & Nguyên lý nạp điện của máy phát điện xe nâng
Máy phát điện xe nâng hoạt động liên tục trong môi trường nhiệt độ cao ở khoang máy, chịu rung chấn lớn và nhiều bụi dầu. Cấu tạo chi tiết và cơ chế chuyển đổi năng lượng bao gồm:
Rô-to (Rotor Assembly): Là phần chuyển động quay, bao gồm hai cực móng từ bằng thép bọc quanh cuộn dây kích từ. Dòng điện nhỏ từ ắc quy đi qua cặp chổi than (carbon brushes) và cổ góp (slip rings) để tạo thành nam châm điện quay với vận tốc cao.
Stator (Stator Core & Windings): Cụm lõi thép lá kỹ thuật ghép cách điện, rãnh trong quấn các cuộn dây đồng 3 pha đối xứng. Khi Rotor quay, từ trường quét qua Stator sinh ra dòng điện xoay chiều 3 pha có hiệu suất cao.
Bộ nắn dòng Diode (Rectifier Bridge): Khối đi-ốt công suất chịu dòng tải xung kích cao gắn trên tấm nhôm tản nhiệt, có nhiệm vụ nắn dòng điện xoay chiều 3 pha thành dòng điện một chiều (DC) thuần túy để nạp vào bình ắc quy.
Tiết chế vi mạch IC (Electronic Voltage Regulator): Cơ cấu giám sát điện áp tự động. Khi điện áp ra có xu hướng vượt quá 14.5 V (hệ 12V), IC sẽ tự động ngắt dòng kích từ cấp vào Rotor để hạ điện áp; khi bật thêm phụ tải (bật đèn pha, bóp còi), IC lập tức cấp thêm dòng kích từ để bù áp, bảo vệ ắc quy không bị sôi phù.
Cánh quạt giải nhiệt & Vỏ nhôm đúc: Thân vỏ bằng hợp kim nhôm định hình có các khe tản nhiệt hướng trục, đi kèm quạt gió ly tâm hút luồng khí mát làm hạ nhiệt độ cuộn dây và cầu diode khi xe hoạt động nhiều ca liên tục.
Bảng tra cứu mã OEM máy phát điện theo từng dòng động cơ xe nâng
Phụ tùng xe nâng An Phát cung ứng đầy đủ các mã máy phát điện chuẩn xác theo từng thế hệ động cơ xe nâng phổ biến:
Động cơ Toyota (Xe nâng Toyota 5FD, 6FD, 7FD, 8FD):

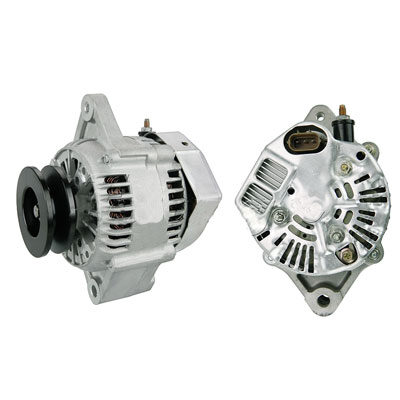

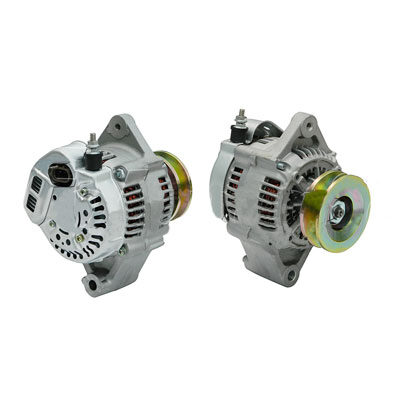

Động cơ Diesel 1DZ, 1DZ-II, 2Z (Xe nâng 1.5T – 3.5T): Mã OEM 27060-78153-71, 27060-78201-71, 27060-78200-71 (Điện áp 12V – Dòng sạc 55A/60A).

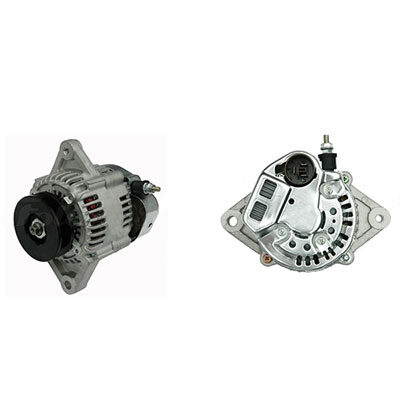

Động cơ Xăng/Gas 4Y, 5K, 1FS: Mã OEM 27060-78150-71, 27060-78151-71, 27060-78120-71.

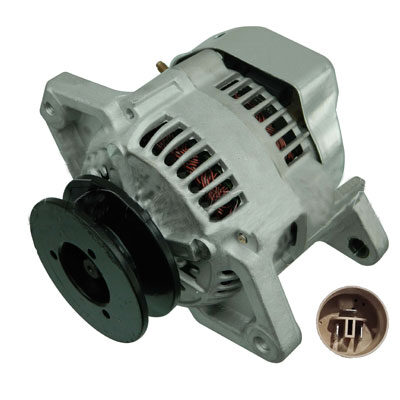

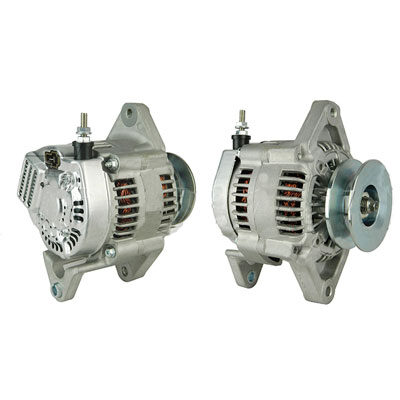

Động cơ tải nặng 1FZ, 11Z, 13Z, 14Z (Xe nâng 4.0T – 8.0T): Mã OEM 27060-78300-71, 27060-78700-71 (Điện áp 24V).
Động cơ Isuzu (Lắp trên xe nâng TCM, Heli, Hangcha, Dalian):
Động cơ Isuzu C240 PKJ / QDJ (Xe nâng 2.0T – 3.0T): Mã OEM 8-97073-923-0, 8-94389-772-0, 5-81200-334-0 (Điện áp 12V – 50A, Puly 1 rãnh V).
Động cơ Isuzu 4JG2, 4FE1 (Xe nâng 3.0T – 3.5T): Mã OEM 8-97073-924-0, 8-97189-650-0.

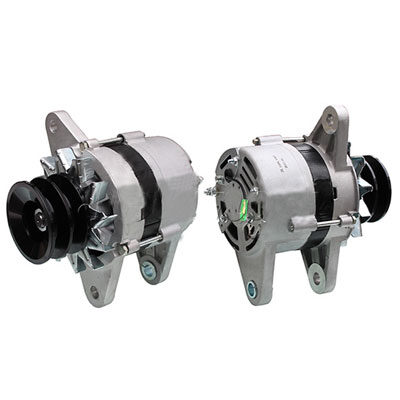

Động cơ Isuzu 6BG1 (Xe nâng 5.0T – 10.0T): Mã OEM 1-81200-471-0, 1-81200-525-0 (Hệ 24V – 40A/50A).
Động cơ Yanmar & Komatsu (Lắp trên xe nâng Komatsu -14, -16, -17):
Động cơ Yanmar 4D94E, 4D94LE, 4D98E, 4TNE98: Mã OEM 129900-77200, YM129900-77200 (Mã Komatsu: 3EB-06-31110, 3EB-06-51110 – 12V 55A).

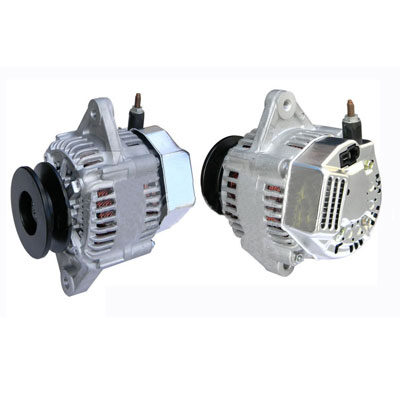

Động cơ Komatsu đời cũ 4D95S, 6D95L: Mã OEM 600-821-3140, 600-821-6120.
Động cơ Mitsubishi (Lắp trên xe nâng Mitsubishi Grendia, CAT, TCM):
Động cơ Diesel Mitsubishi S4S, S4S-DT: Mã OEM 32A68-00300, 32A68-00401, 32A68-00402 (Điện áp 12V – 50A/65A).
Động cơ Mitsubishi S6S (Xe nâng 4.0T – 5.0T): Mã OEM 32B68-00100, 32B68-00400.
Động cơ xăng/gas Nissan K21, K25 (dùng chung khung): Mã OEM 23100-FU410, 23100-50K00, 23100-AM610.
Động cơ Xinchai, Quanchai (Xe nâng Trung Quốc Heli, Hangcha, EP, JAC):
Động cơ Xinchai C490BPG, 490BPG, A498BPG: Mã OEM JFZ1621, JFZ1613, 490B-51000 (14V – 55A).
Cấu tạo của máy phát điện xe nâng
Dấu hiệu máy phát điện xe nâng bị hư hỏng & Nguy cơ tiềm ẩn
Khi máy phát điện gặp trục trặc, toàn bộ chu trình nạp xả của xe nâng sẽ bị xáo trộn, dẫn đến các cảnh báo kỹ thuật:
Đèn cảnh báo nạp ắc quy (Battery Indicator / Hình bình ắc quy) sáng đỏ khi xe đang nổ máy: Khi bật khóa điện, đèn báo sạc sẽ sáng; khi động cơ đã khởi động nổ máy, đèn này bắt buộc phải tắt. Nếu máy đã nổ nhưng đèn vẫn sáng đỏ hoặc nhấp nháy, chứng tỏ máy phát điện đã mất hoàn toàn khả năng phát dòng sạc.
Xe nâng bị hết điện ắc quy bất thình lình: Xe nâng làm việc bình thường trong ca sáng nhưng sau khi tắt máy ăn trưa thì đề máy không nổ, củ đề kêu “tạch tạch” yếu ớt. Nguyên nhân do máy phát không nạp điện, xe hoạt động hoàn toàn bằng nguồn điện tích trữ trong bình khiến ắc quy bị cạn kiệt.
Ắc quy bị phù nứt vỏ, nóng ran và sôi axit: Tiết chế IC bên trong máy phát bị đánh thủng (chết ở trạng thái mở thông), dòng sạc tăng vọt lên > 16.0 V mà không ngắt. Quá trình nạp quá áp (Overcharging) làm sôi dung dịch điện phân, gây bốc mùi lưu huỳnh nồng nặc và làm nổ rách bình ắc quy.
Phát ra tiếng kêu rít hoặc hú lớn từ đầu máy: Ổ bi đỡ trục của máy phát bị vỡ mòn do làm việc lâu ngày không bôi trơn, hoặc puly bị mòn lệch rãnh khiến dây curoa bị trượt sinh tiếng kêu chói tai.
Đèn chiếu sáng chập chờn, sáng tối thất thường theo chân ga: Khi đạp ga lớn đèn sáng rực, khi nhả chân ga về garanti thì đèn tối sầm lại. Đây là dấu hiệu cầu đi-ốt chỉnh lưu bị chết một vài nhánh hoặc chổi than đã mòn hết độ dài tiếp xúc.
So sánh máy phát điện Total Source và phụ tùng bãi trôi nổi
Tiêu chuẩn kỹ thuật
Máy Phát Điện Total Source (An Phát phân phối)
Hàng Chợ Trôi Nổi / Hàng Nhái Giá Rẻ
Hàng Bãi Cũ Nghĩa Địa Tháo Xe
Cuộn dây Stator & RotorDây
đồng nguyên chất 100%, men cách điện Class H
Dây nhôm mạ đồng, nhanh cháy chập khi chịu tải
Dây đồng cũ đã om nhiệt, lớp sơn cách điện giòn
Tiết chế vi mạch IC
IC dán thông minh chuẩn OEM, kiểm soát áp ± 0.2V
IC giá rẻ dung sai lớn, dễ nạp quá áp nổ bình
IC nguyên bản nhưng đã lão hóa, nạp chập chờn
Cầu chỉnh lưu Diode
Diode công suất chịu nhiệt 1500C, tản nhiệt dày
Diode dòng nhỏ, dễ nổ bung chân khi dòng sạc tăng
Diode cũ rỉ sét, điện trở nội lớn làm hao điện
Vòng bi đỡ trục
Vòng bi NSK/SKF nắp chắn bụi đôi, êm ái, bền bỉ
Bạc đạn sắt tái chế, nhanh rơ lắc hú ré sau vài tuần
Bạc đạn cũ đã khô mỡ, có độ rơ cơ học lớn
Độ chính xác tai bắt
Thân vỏ nhôm đúc áp lực cao, tai bắt chuẩn 100%
Nhôm tạp chất dễ gãy tai, lỗ ốc bắt bu-lông bị lệch
Tai bắt có thể bị toét lỗ ren, puly mòn vẹt rãnh
Hồ sơ chứng từ B2B
Đầy đủ hóa đơn VAT, chứng chỉ xuất xứ CO, chất lượng CQ
Không hóa đơn, không bảo hành, rủi ro chập cháy hệ thống điện
Không bảo hành, tình trạng hên xui
Máy phát điện xe nâng – Dinamo xe nâng
Cẩm nang B2B dành cho Phòng Thu Mua & Quản lý thiết bị
Để quá trình mua sắm diễn ra chính xác, tiết kiệm ngân sách và tránh phát sinh rủi ro đổi trả, bộ phận thu mua cần đối soát các tiêu chí kỹ thuật:
Xác định đúng điện áp làm việc (12V hay 24V): Xe nâng hàng tải trọng từ 1.5 tấn đến 3.5 tấn tại Việt Nam có 95% sử dụng hệ thống điện 12V. Tuy nhiên, các dòng xe nâng tải nặng từ 4.0 tấn đến 10 tấn hoặc xe nâng dùng động cơ Isuzu 6BG1, Mitsubishi S6S thường sử dụng hệ thống điện 24V. Lắp nhầm máy phát 12V vào hệ thống 24V sẽ làm nổ tung toàn bộ linh kiện bên trong máy phát ngay khi nổ máy.
Kiểm tra biên dạng puly và số rãnh curoa: Chụp ảnh rõ mặt trước puly để xác định loại puly đơn 1 rãnh V (bản A hay bản B), puly kép 2 rãnh V hay puly đa rãnh dẹp (PK). Việc cung cấp đường kính ngoài của puly giúp đảm bảo tỉ số truyền tốc độ quay của máy phát không bị sai lệch.
Kiểm tra khoảng cách tai bắt bu-lông (Mounting Foot): Máy phát điện xe nâng thường có dạng tai bắt chân đơn (1 tai dày) hoặc chân đôi (2 tai kẹp). Đo độ dày của tai bắt và đường kính lỗ xỏ bu-lông (thường là Φ 8mm hoặc Φ 10mm) để đảm bảo lắp vừa khít pát tăng đơ zin của động cơ.
Yêu cầu chứng từ kiểm định chất lượng (CO/CQ): Toàn bộ máy phát điện cung cấp cho các nhà máy vốn FDI, doanh nghiệp kiểm toán an toàn bắt buộc phải có chứng chỉ nguồn gốc xuất xứ (CO) và chất lượng (CQ) hợp pháp từ Total Source để đáp ứng tiêu chuẩn nghiệm thu vật tư.
Máy phát điện xe nâng chính hãng
Tại sao nên chọn mua máy phát điện xe nâng tại Phụ Tùng An Phát?
Đại lý ủy quyền Total Source tại Việt Nam: Phụ tùng xe nâng An Phát phân phối chính thức phụ tùng TVH Parts NV, vinh dự đạt giải thưởng kinh doanh xuất sắc TVH Outstanding Performance Award. Cam kết 100% máy phát điện nhập khẩu chính ngạch, mới nguyên kiện, cuộn dây đồng nguyên chất.
Đội ngũ kỹ thuật hơn 13 năm kinh nghiệm thực chiến: An Phát không chỉ bán thiết bị mà còn sở hữu đội xe kỹ thuật lưu động, sẵn sàng đến tận nhà xưởng kiểm tra bình ắc quy, đo dòng nạp máy phát, xử lý rò rỉ điện và thay thế máy phát điện tận nơi tại TPHCM, Bình Dương, Đồng Nai, Long An,…
Tổng kho sẵn hàng số lượng lớn tại Gò Vấp: Luôn có sẵn hàng trăm model máy phát điện cho mọi thương hiệu Toyota, Komatsu, TCM, Mitsubishi, Isuzu, Yanmar, Nissan, Heli, Hangcha,… sẵn sàng giao hàng hỏa tốc trong ngày.
Chính sách bán hàng minh bạch & Hậu mãi chu đáo: Cung cấp đầy đủ hóa đơn VAT điện tử hợp pháp, chính sách chiết khấu B2B cạnh tranh cho phòng thu mua và xưởng dịch vụ, cam kết bảo hành chính hãng 12 tháng 1 đổi 1 nhanh chóng.
Máy phát điện xe nâng giá tốt
Câu hỏi thường gặp về máy phát điện xe nâng (FAQ)
Điện áp nạp của máy phát điện xe nâng 12V bao nhiêu là đạt tiêu chuẩn?
Khi xe nổ máy ở tốc độ cầm chừng hoặc đạp ga vừa phải, điện áp đo trực tiếp tại hai cọc bình ắc quy chuẩn kỹ thuật phải dao động trong khoảng từ 13.8 V đến 14.4 V. Nếu điện áp dưới 13.0 V là nạp yếu (thiếu dòng), và nếu vượt quá 14.8V là nạp quá áp (hỏng IC tiết chế), cần tắt máy sửa chữa ngay.
Xe đang chạy nhưng đèn báo sạc bình trên taplo sáng đỏ là do nguyên nhân gì?
Hiện tượng này cảnh báo máy phát điện đã ngừng cung cấp dòng sạc cho xe. Nguyên nhân phổ biến nhất là đứt dây curoa máy phát, mòn hết chổi than tiếp điện, đứt cuộn dây Stator hoặc cháy cụm tiết chế vi mạch IC bên trong máy phát. Cần dừng xe kiểm tra để tránh bình ắc quy bị cạn kiệt điện.
Có nên mua máy phát điện cũ nghĩa địa (hàng bãi tháo xe) để tiết kiệm chi phí không?
Không nên. Máy phát điện cũ tháo xe thường đã làm việc hàng chục nghìn giờ, lớp men cách điện của cuộn dây đã bị om nhiệt giòn nát, chổi than mòn vẹt và cụm đi-ốt rất dễ chết bất thình lình khi xe nâng làm việc liên tục trong ca dài. Mua máy phát Total Source mới nguyên hộp có bảo hành 12 tháng giúp doanh nghiệp triệt tiêu hoàn toàn rủi ro dừng xe giữa chừng.
Mua máy phát điện xe nâng tại An Phát có xuất hóa đơn VAT và CO/CQ không?
Có. An Phát cung cấp đầy đủ 100% hóa đơn giá trị gia tăng (VAT) điện tử hợp pháp cùng giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của Total Source cho mọi đơn hàng của doanh nghiệp.
Thông tin liên hệ tư vấn báo giá & Hỗ trợ kỹ thuật
Công ty TNHH TM DV Thiết Bị Kỹ Thuật An Phát chuyên cung cấp phụ tùng xe nâng nhập khẩu từ Bỉ Châu Âu, dịch vụ sửa chữa xe nâng tại TPHCM giá tốt nhất. với đội ngũ kỹ thuật viên trên 13 năm kinh nghiệm thực chiến đảm bảo cung cấp sản phẩm, dịch vụ tốt nhất đến với khách hàng.
Quý khách hàng doanh nghiệp, quản lý xưởng bảo dưỡng và bộ phận thu mua cần tra mã phụ tùng, nhận catalog kỹ thuật hoặc báo giá sỉ máy phát điện xe nâng, xin vui lòng liên hệ:
